微小型直線導軌MG系列的特點和結構

MG系列―微小型滾珠直線導軌
2-4-1 MGN系列小型直線導軌之特點
1. 體積小、輕量化，特別適合小型化設備使用。
2. 采用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。
3. 有鋼珠保持器設計，在精度允許下具備互換性。

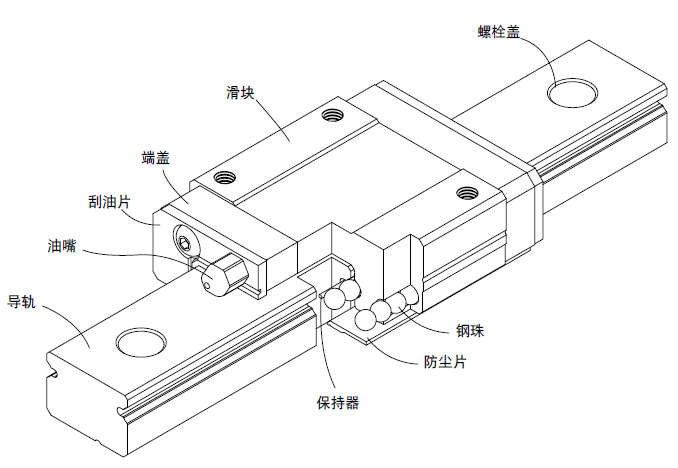

MGN系列本體結構

滾動循環系統：滑塊、導軌、端蓋、鋼珠、保持器
? 潤滑系統：MGN15端蓋側附有油嘴，提供客戶注油，而MGN7、9 、12 則
于端蓋側預留注油孔，可將油或油脂打入滑塊內部以潤滑。
? 防塵系統：刮油片、防塵片(9,12,15規格選配)、螺栓蓋(12,15規格)。
MGW小型寬幅直線導軌之特點
1. 加寬導軌之設計大幅提升力矩負荷能力，可單軸使用。
2. 哥德型四點接觸設計，可承受各種方向之負荷并具有高剛性之特點。
3. 滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。
MGW系列本體結構

滾動循環系統：滑塊、導軌、端蓋、鋼珠、保持器
? 潤滑系統：MGＷ15端蓋附有油嘴，提供客戶注油，而MGW7、9 、12 則于
端蓋側預留注油孔，可將油或油脂打入滑塊內部以潤滑。
? 防塵系統：刮油片、防塵片(9,12,15規格選配)、螺栓蓋(12,15規格)。
